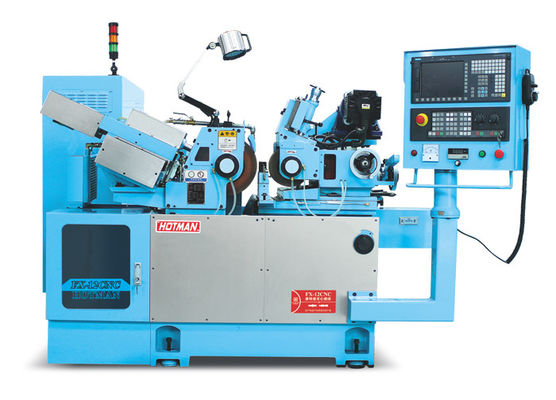

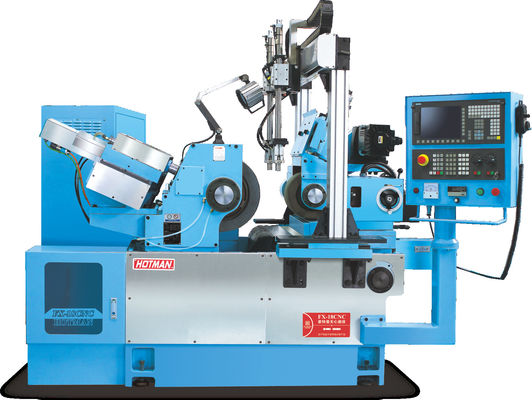

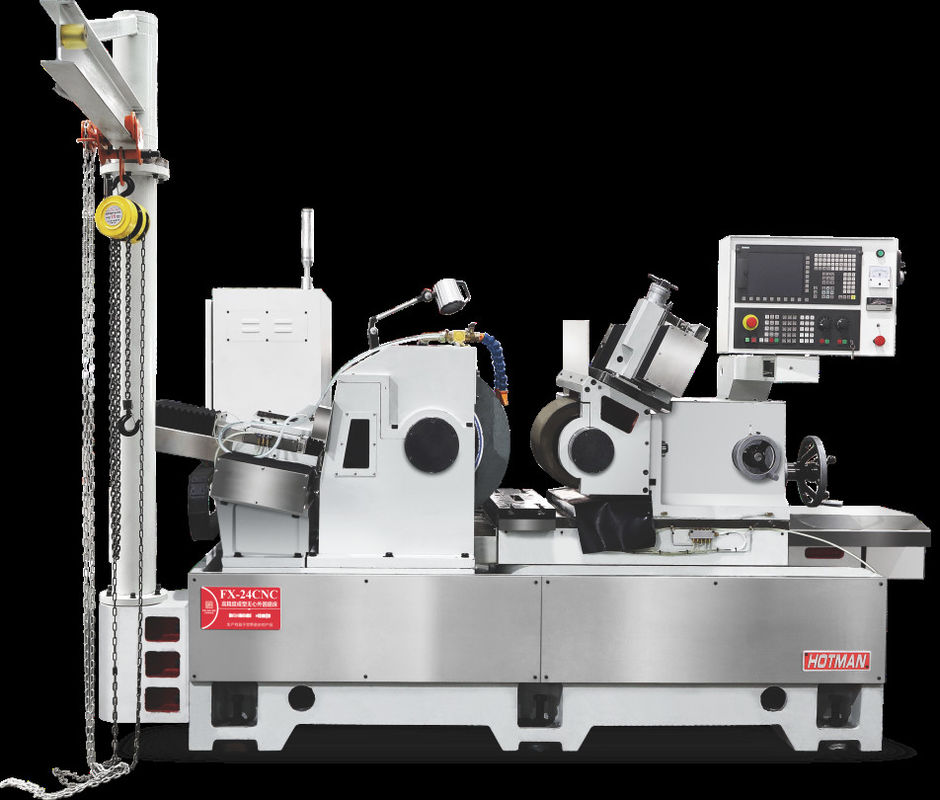

तीन अक्ष उच्च परिशुद्धता औद्योगिक छोटे सीएनसी केंद्रविहीन ग्राइंडर बहुक्रिया ग्राइंडिंग मशीन

तीन अक्ष उच्च परिशुद्धता औद्योगिक छोटे सीएनसी केंद्रविहीन ग्राइंडर बहुक्रिया ग्राइंडिंग मशीन

तकनीकी विनिर्देश:

उपकरण की पूर्व स्वीकृतिः

1पूर्व स्वीकृति के लिए शर्तें:

(1) खरीदार को हस्ताक्षर करने से पहले पीस कार्य टुकड़े से संबंधित पुष्टि किए गए चित्र, नमूने और परीक्षण विनिर्देश प्रदान करने होंगे।

अनुबंध और तकनीकी समझौता।

(2) विक्रेता खरीदार द्वारा प्रदान किए गए सभी तकनीकी आंकड़ों को गोपनीय रखेगा।

(3) विक्रेता पूर्व स्वीकृति से पंद्रह दिन पहले खरीदार को सूचित करेगा और खरीदार

संबंधित कार्य के 10 टुकड़े तैयार करें और उन्हें विक्रेता को भेजें या खरीदार को कार्य के टुकड़े विक्रेता के कारखाने में परिस्थितियों के अनुसार साइट स्वीकृति के लिए ले जाना चाहिए।

(4) विक्रेता उपकरण निर्माण संयंत्र में खरीदार के कर्मियों के आगमन से पहले पूर्व स्वीकृति के लिए तैयारी करेगा।

(5) चक्की के मापदंडों का चयन विक्रेता द्वारा ग्राहक द्वारा प्रदान किए गए चित्रों के अनुसार किया जाएगा,और संबंधित पीस पहियों अनुबंध पर हस्ताक्षर करने के बाद विन्यस्त किया जाएगा.

2पूर्व स्वीकृति सामग्री और मानकः दोनों पक्षों द्वारा स्वीकृति विनिर्देशों पर सहमति खरीदार द्वारा प्रदान किए गए ड्राइंग मानकों के अनुसार की जाएगी।

(1) उपकरण की उपस्थिति की जाँच करें।

(2) उपकरण के संचालन और रखरखाव की सुविधा (विक्रेता की मशीन उपकरण उपकरण के डिजाइन के अधीन) ।

(3) उपकरण की मजबूती और कठोरता का गुणवत्ता पर प्रभाव (विक्रेता द्वारा प्रदान किए गए उपकरण सटीकता परीक्षण तालिका के अधीन)

(4) उपकरण संचालन मापा रिकॉर्ड (खाली, पूर्ण भार चल समय, सामग्री, आदि) ।

(5) उपकरण का मुख्य प्रदर्शन सूचकांक दर्ज किया जाता है।

(6) मुख्य भागों के परीक्षण और विधानसभा रिकॉर्ड।

(7) महत्वपूर्ण भागों की पुष्टि।

(8) 10 टुकड़े पीसने योग्य उत्पादों का निरंतर प्रसंस्करण किया गया, जो चित्रों की आवश्यकताओं को पूरा करते हैं और उपकरण सामान्य रूप से चला।

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3पूर्व स्वीकृति की प्रक्रिया में, खरीदार को उपकरण पर उचित सुधार राय प्रस्तुत करने का अधिकार है, और विक्रेता दोनों पक्षों की सहमति पर सुधार कर सकता है।

4विक्रेता पूर्व स्वीकृति दस्तावेज पर हस्ताक्षर करने के बाद ही खरीदार को उपकरण भेज सकता है।

उपकरण का वर्णनः

1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।

2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.

3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि

4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता के लिए विशेष workpiece पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.

6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।

7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
