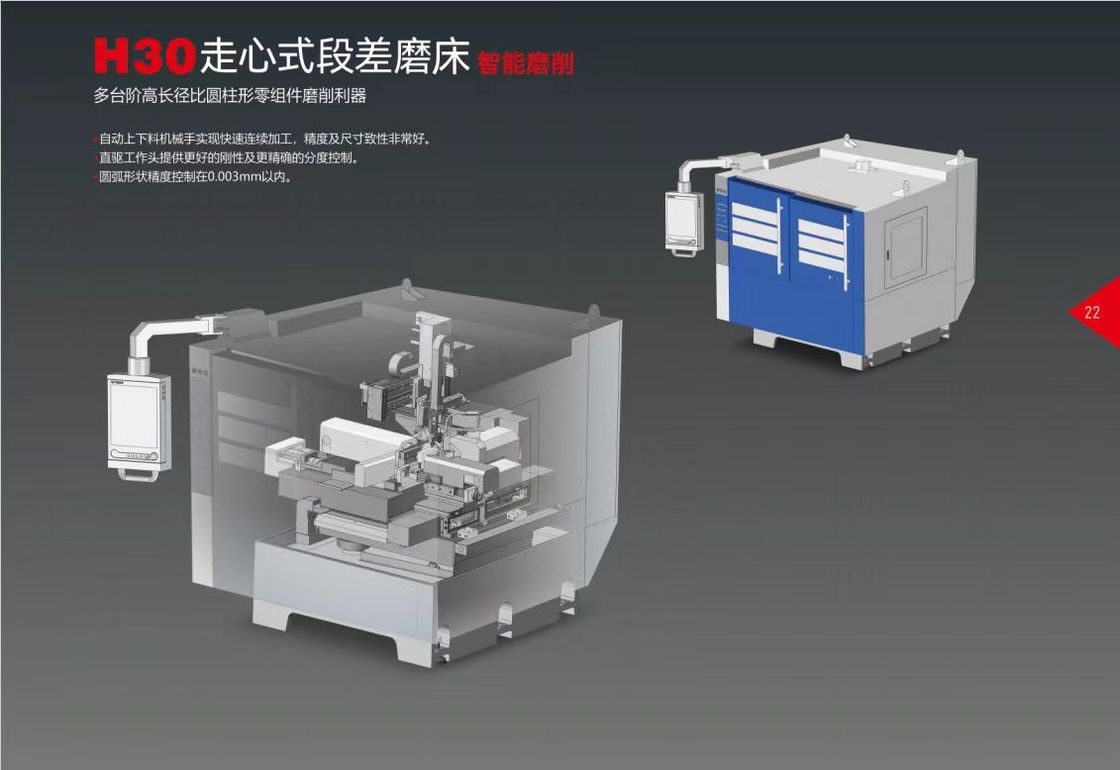

कदम नीचे पीसने की मशीन H3

विशेष विशेषता:

1मशीन आधार और मुख्य संरचना भागों meehanite (इनोक्लेटेड) कास्ट आयरन एफसी-30 से बने होते हैं।

गर्मी उपचार को सामान्य करने के बाद, कास्ट आयरन आधार और भाग प्राकृतिक उम्र बढ़ने के उपचार के लिए रहेंगे।

कास्ट आयरन आधार और मुख्य भागों दुनिया शीर्ष वर्ग मशीनों में मशीनीकृत कर रहे हैं, जैसे कि YASDA, MITSUI

SEIKI, TOSHIBA, ELB, आदि एक बार clamping में। मशीनिंग के बाद, सभी स्लाइडिंग सतहों, संपर्क

सतहों, और गाइडवे माउंटिंग सतहों मैनुअल झाड़ू के अधीन हैं।

माइक्रोन स्तर पर उच्च परिशुद्धता का एक लंबा जीवन।

2सीएनसी कार्यक्रम को हॉटमैन के साथ सह-विकसित किया गया है, जो एक अत्यधिक स्वचालित पीसने की प्रणाली है, जहां

आइकन और बटन को स्थानांतरित किया जा सकता है और फिर से स्वतंत्र रूप से व्यवस्थित किया जा सकता है। इसकी टच स्क्रीन इंटरैक्टिव है। जटिल

चरण पीसने इंटरफ़ेस केवल आसान मैनुअल निर्देशों के तहत बनाया जा सकता है, एक पारंपरिक के साथ अनावश्यक

सीएनसी प्रोग्राम बनाना।

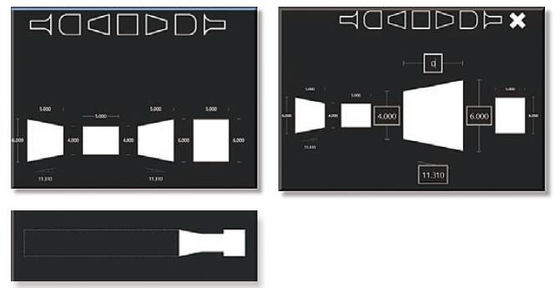

3. ऑपरेटर परिभाषित आरेखों का चयन करके और इनपुट करके एक पीस इंटरफ़ेस जल्दी से बना सकते हैं

भाग के आकार पर आधारित मापदंड।

4. सटीक रैखिक गाइड और गेंद शिकंजा केंद्रीकृत स्नेहन इकाइयों द्वारा लगातार चिकनाई कर रहे हैं

स्वचालित रूप से, जो एक लंबी सेवा जीवन के लिए सटीकता सुनिश्चित करता है।

प्रणाली मशीन के आधार से अलग कर रहे हैं, जो आधार के लिए कंपन को समाप्त करता है और के लिए बेहतर है

ताप विकिरण।

5. उच्च परिशुद्धता विद्युत धुरी के अंदर एक आंतरिक तरल शीतलन प्रणाली एक निरंतर रखने के लिए है

इसके अतिरिक्त एक गति समायोजन उपकरण से लैस किया जा सकता है और अधिकतम पहिया रैखिक गति

90 मी/सेकंड तक हो सकता है, जो उच्च दक्षता के साथ विभिन्न व्यास के पीसने की आवश्यकता को पूरा करता है।

6यह मशीन स्विस निर्मित शाउबलिन चक प्रणाली से लैस है, जो उच्च परिशुद्धता और लंबी अवधि के लिए है।

7रोबोट लोड और भाग को उतारने के लिए 3 ANCA servomotors द्वारा संचालित है, सटीक रैखिक गाइड पर स्लाइडिंग,

जो उच्च दक्षता, उच्च परिशुद्धता और सुविधाजनक संचालन प्रदान करता है

पूरी प्रक्रिया।

8. Marposs (इटली) संपर्क प्रकार या Keyence (जापान) लेजर प्रकार के मापने के उपकरण का उपयोग करें, भाग के सामने स्थित

सटीक चरण पीसने के लिए, पीसने की लंबाई सहिष्णुता सुनिश्चित करने के साथ-साथ क्षतिपूर्ति और त्रुटि को समाप्त करने के लिए

लोडिंग और क्लैंपिंग भाग के कारण।
