उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीस पहिया व्यास: | 200 मिमी | ग्राइंडिंग व्हील फीडिंग फोर्स: | 15एन |
|---|---|---|---|
| ग्राइंडिंग व्हील फीडिंग स्पीड: | 0-3 मी / मिनट | ग्राइंडिंग व्हील फीडिंग स्ट्रोक: | 50 मिमी |
| ग्राइंडिंग व्हील मोटर करंट: | 10:00 पूर्वाह्न | ग्राइंडिंग व्हील मोटर फ्रीक्वेंसी: | 50 हर्ट्ज |
| ग्राइंडिंग व्हील मोटर पावर: | 2.2 किलोवाट | ग्राइंडिंग व्हील मोटर की गति: | 3000 आरपीएम |
| ग्राइंडिंग व्हील मोटर वोल्टेज: | 380v | पीस पहिया गति: | 3000 आरपीएम |
| स्टेप डाउन मोटर करंट: | 7ए | स्टेप डाउन मोटर फ्रीक्वेंसी: | 50 हर्ट्ज |
| स्टेप डाउन मोटर पावर: | 1.5 किलोवाट | मोटर की गति कम करें: | 3000 आरपीएम |
| स्टेप डाउन मोटर वोल्टेज: | 380v | ||
| प्रमुखता देना: | टिकाऊ स्टेप डाउन ग्राइंडिंग सर्विस,चरण नीचे पीस सेवा बहुक्रियाशील,पहनने प्रतिरोधी कदम नीचे पीसने प्रणाली |
||
उपकरण का वर्णनः
1. शरीर और घटकों मिल्हना उच्च ग्रेड कास्ट आयरन एफसी30 द्वारा कास्ट कर रहे हैं, जो कृत्रिम रूप से सामान्य गर्मी उपचार और फिर प्राकृतिक उम्र बढ़ने द्वारा इलाज किया जाता है. घटकों यास्डा द्वारा संसाधित कर रहे हैं,मित्सुई सेकी, तोशिबा, ELB और अन्य विश्व स्तरीय उपकरण एक बार clamping प्रसंस्करण। उच्च परिशुद्धता उपकरण बुनियादी घटकों सुनिश्चित करने के लिए, सटीकता आकार माइक्रोन स्तर तक हो सकता है।
2मशीन गाइड रेल और परिशुद्धता गेंद शिकंजा स्वचालित स्नेहन प्रणाली द्वारा लगातार चिकनाई कर रहे हैं लंबे समय तक सेवा जीवन और सटीकता सुनिश्चित करने के लिए।शीतलन प्रणाली कंपन और अनुकूल गर्मी अपव्यय को खत्म करने के लिए शरीर से अलग है.
3.सीएनसी स्वचालित पीसने की प्रणाली से लैस सीएमएनएस 828 डी, और माध्यमिक विकास, मैन-मशीन संवाद मूर्ख ऑपरेशन, कई वैकल्पिक उपकरणों के साथ चुनने के लिए,जिसमें आंतरिक छेद पीसने वाला उपकरण भी शामिल है, स्वचालित अंत मापने की डिवाइस, स्वचालित बाहरी व्यास मापने की डिवाइस, आदि
4. पीसने की फीड प्रणाली में एक वी और एक सपाट ट्रैक शामिल है, जिसमें स्वचालित स्नेहन प्रणाली और सी 3 स्तर की सटीक पीसने वाली गेंद पेंच है।जो सुचारू गति प्राप्त कर सकता है, उत्कृष्ट पुनरावर्ती स्थिति सटीकता और लंबी ट्रैक जीवन।

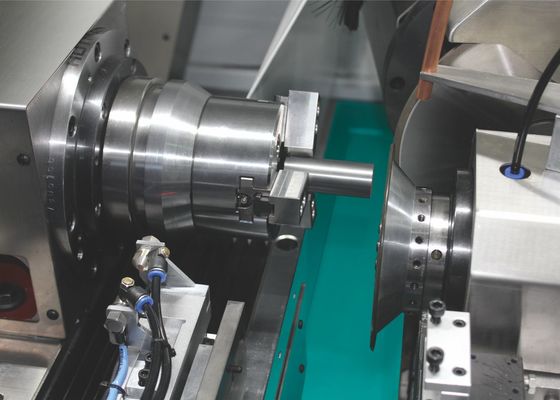

5. पीस पहिया धुरी का मानक विन्यास पीछे चार और पीछे दो असर संरचना है। उच्च परिशुद्धता गतिशील और स्थैतिक दबाव धुरी भी चुना जा सकता है,जिसमें घूर्णन की उच्च परिशुद्धता की विशेषताएं हैं, उच्च गतिशील कठोरता, अच्छा कंपन प्रतिरोध, उच्च पीस दक्षता और अच्छी पीस सतह की गुणवत्ता। विशेष काम के टुकड़े पीस के लिए पीस पहिया गति समायोजित किया जा सकता है,3500 आरपीएम और 60 मीटर/सेकंड तक.
6. पूंछ सीट को कठोर और मजबूत दोनों के लिए डिज़ाइन किया गया है। एक कठोर मिश्र धातु स्टील स्लाइडिंग सिलेंडर को कास्ट आयरन बॉडी में शामिल किया गया है जिसे MT4 शीर्ष कोर को ले जाने के लिए डिज़ाइन किया गया है।स्लाइडिंग सिलेंडर के जैकिंग बल आसानी से पीछे पर समायोजन बटन द्वारा बदला जा सकता हैविशेष सामान तेल के दबाव वाली पूंछ की सीट एक पेडल के साथ कार्य भागों को उतारने में सुविधा के लिए।
7.सीमेंस संख्यात्मक नियंत्रण प्रणाली मानक विन्यास के रूप में, माध्यमिक विकास के बाद, सभी चीनी ऑपरेशन इंटरफ़ेस, उपयोग करने में आसान। सीमेंस उच्च प्रदर्शन सर्वो मोटर से लैस,उपकरण सीएनसी प्रणाली और ड्राइव प्रणाली बेहतर संगतता है, एक ही समय में स्वचालित रेत मरम्मत और स्वचालित मुआवजा समारोह के साथ, फ़ीड और पीसने की स्थिरता और सटीकता सुनिश्चित करने के लिए।
तकनीकी विनिर्देश:
| परियोजना | इकाई | मॉडलःFX32P-60CNC | |
| तालिका का अधिकतम घूर्णन व्यास | मिमी | 320 |
के बीच अधिकतम दूरी | मिमी | 600 | |
| अधिकतम पीसने का व्यास | मिमी | 320 | |
| दो पिरिएटल हृदयों के बीच अधिकतम भार | किलोग्राम | 60 ((उच्च कार्य) /20 (केवल कार्यशील व्यक्ति) | |
| पीसने वाले पहिया का आकार (व्यास × चौड़ाई × एपर्चर) | मिमी | 455×38 ((32-50) ×127 | |
| पीसने वाले पहिया की गति | आरपीएम | 1650 | |
| पीसने वाले पहिया की अधिकतम रैखिक गति | m/s | 40 ((उच्च गति वाले पीसने वाले पहिया 65 तक) | |
| पीसने वाले पहियों का ड्रेसिंग | मिमी | स्वचालित प्रकार | |
| फ़ीड कोण | डिग्री | 90 |
| फ़ीड स्ट्रोक | मिमी | 250 | |
| एक्स अक्ष तेजी से चलती गति | m/min | 6 | |
| न्यूनतम एक्स-अक्ष फ़ीड | मिमी | 0.001 | |
सिर का फ्रेम | धुरी की गति | आरपीएम | 50 से 500 |
| धुरी का रूप | समवर्ती या केन्द्रित | ||
| अंगूठे का विनिर्देश | एमटी-4 | ||
पुच्छल सीट | स्वतः दूरबीन दूरी | मिमी | 40 |
| अंगूठे का विनिर्देश | एमटी-4 | ||
काम की मेज | Z अक्ष तेज गति | m/min | 8 |
| न्यूनतम z-अक्ष फ़ीड | मिमी | 0.001 | |
| अधिकतम यात्रा | मिमी | 550 | |
| घूर्णन का कोण | डिग्री | + 6/-9 | |
| पीस पहिया धुरी मोटर | केडब्ल्यू | 3.75/5.5 |
| एक्स-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| Z-अक्ष फ़ीड मोटर (सर्वो) | केडब्ल्यू | 2.2 | |
| हेडफ्रेम स्पिंडल मोटर | केडब्ल्यू | 0.75 | |
| शीतलन पंप मोटर | केडब्ल्यू | 0.75 | |
| चिकनाई तेल मोटर | केडब्ल्यू | 0.25*2 | |
| टेल स्टॉक ऑयल पंप मोटर | केडब्ल्यू | 0.75 | |
| मशीन का शुद्ध भार | किलो | 3300 |
| कुल मशीन वजन | किलो | 3500 | |
| पैकेज का आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 2800*2000*2000 | |
1. एक वर्ष की वारंटी प्रदान की जाती है, अंतिम स्वीकृति हस्ताक्षर से शुरू होती है।
सामान्य संचालन के दौरान क्षतिग्रस्त भागों के लिए निःशुल्क (मानवशक्ति लागत और भाग लागत)
वारंटी अवधि के बाद, आपूर्तिकर्ता लंबे समय तक भुगतान सेवा प्रदान करेगा।
2- आपूर्तिकर्ता तकनीकी कर्मियों को ग्राहक के लिए निःशुल्क निम्नलिखित प्रशिक्षण प्रदान करने की व्यवस्था करता है:
चक्की को चालू करना, पहिया बदलना, हाइड्रोलिक तेल मार्ग का रखरखाव, सील और बुशिंग का परिवर्तन, विद्युत घटक का रखरखाव, संचालन सुरक्षा, बुनियादी समस्या निवारण, आदि।
3ग्राहक ऑपरेटरों को प्रशिक्षण में भाग लेने के लिए व्यवस्थित करता है जो 1-3 कार्य दिवसों तक रहता है। मशीन हस्तांतरण या प्रशिक्षण में देरी के लिए आपूर्तिकर्ता जिम्मेदार नहीं है,ग्राहक के ऑपरेटरों के कारणग्राहक द्वारा अनुरोधित अतिरिक्त प्रशिक्षण के मामले में, प्रशिक्षण की लागत प्रशिक्षण सामग्री पर निर्भर करेगी।
4प्रशिक्षण के दौरान, ग्राहक प्रशिक्षक के लिए निःशुल्क दोपहर का भोजन प्रदान करता है, और आपूर्तिकर्ता अन्य आवास का भुगतान खुद करता है।
5मशीन पर शिकायत के लिए, आपूर्तिकर्ता 12 घंटे के भीतर जवाब देगा और समाधान प्रदान करेगा,
और जरूरत पड़ने पर तकनीशियनों को 48 घंटों के भीतर स्थल पर पहुंचाने का प्रबंध करें।
