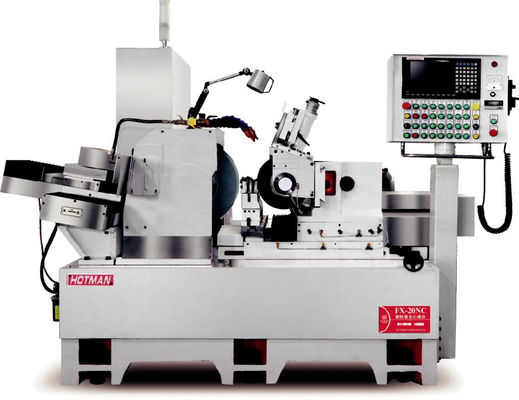

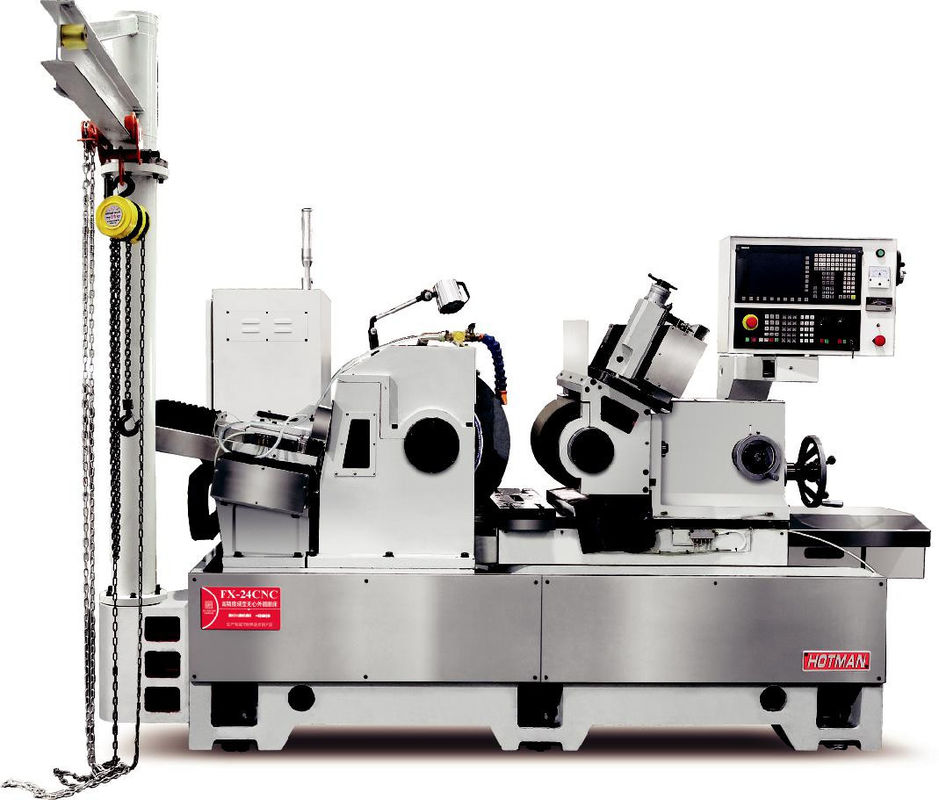

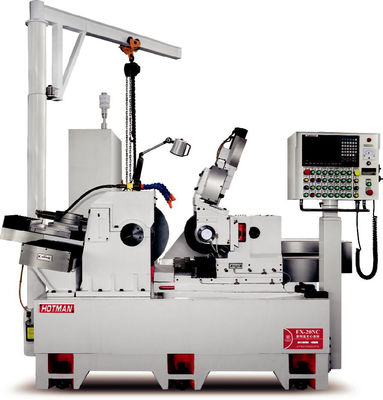

औद्योगिक लघु सीएनसी केंद्रहीन ग्राइंडर बहुक्रिया ग्राइंडिंग मशीन

औद्योगिक लघु सीएनसी केंद्रहीन ग्राइंडर बहुक्रिया ग्राइंडिंग मशीन

तकनीकी विनिर्देश:

उपकरण की पूर्व स्वीकृतिः

1पूर्व स्वीकृति के लिए शर्तें:

(1) खरीदार को हस्ताक्षर करने से पहले पीस कार्य टुकड़े से संबंधित पुष्टि किए गए चित्र, नमूने और परीक्षण विनिर्देश प्रदान करने होंगे।

अनुबंध और तकनीकी समझौता।

(2) विक्रेता खरीदार द्वारा प्रदान किए गए सभी तकनीकी आंकड़ों को गोपनीय रखेगा।

(3) विक्रेता पूर्व स्वीकृति से पंद्रह दिन पहले खरीदार को सूचित करेगा और खरीदार

संबंधित कार्य के 10 टुकड़े तैयार करें और उन्हें विक्रेता को भेजें या खरीदार को कार्य के टुकड़े विक्रेता के कारखाने में परिस्थितियों के अनुसार साइट स्वीकृति के लिए ले जाना चाहिए।

(4) विक्रेता उपकरण निर्माण संयंत्र में खरीदार के कर्मियों के आगमन से पहले पूर्व स्वीकृति के लिए तैयारी करेगा।

(5) चक्की के मापदंडों का चयन विक्रेता द्वारा ग्राहक द्वारा प्रदान किए गए चित्रों के अनुसार किया जाएगा,और संबंधित पीस पहियों अनुबंध पर हस्ताक्षर करने के बाद विन्यस्त किया जाएगा.

2पूर्व स्वीकृति सामग्री और मानकः दोनों पक्षों द्वारा स्वीकृति विनिर्देशों पर सहमति खरीदार द्वारा प्रदान किए गए ड्राइंग मानकों के अनुसार की जाएगी।

(1) उपकरण की उपस्थिति की जाँच करें।

(2) उपकरण के संचालन और रखरखाव की सुविधा (विक्रेता की मशीन उपकरण उपकरण के डिजाइन के अधीन) ।

(3) उपकरण की मजबूती और कठोरता का गुणवत्ता पर प्रभाव (विक्रेता द्वारा प्रदान किए गए उपकरण सटीकता परीक्षण तालिका के अधीन)

(4) उपकरण संचालन मापा रिकॉर्ड (खाली, पूर्ण भार चल समय, सामग्री, आदि) ।

(5) उपकरण का मुख्य प्रदर्शन सूचकांक दर्ज किया जाता है।

(6) मुख्य भागों के परीक्षण और विधानसभा रिकॉर्ड।

(7) महत्वपूर्ण भागों की पुष्टि।

(8) 10 टुकड़े पीसने योग्य उत्पादों का निरंतर प्रसंस्करण किया गया, जो चित्रों की आवश्यकताओं को पूरा करते हैं और उपकरण सामान्य रूप से चला।

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3पूर्व स्वीकृति की प्रक्रिया में, खरीदार को उपकरण पर उचित सुधार राय प्रस्तुत करने का अधिकार है, और विक्रेता दोनों पक्षों की सहमति पर सुधार कर सकता है।

4विक्रेता पूर्व स्वीकृति दस्तावेज पर हस्ताक्षर करने के बाद ही खरीदार को उपकरण भेज सकता है।

उपकरण का वर्णनः

1.स्पिंडल

स्पिंडल सामने और पीछे दोहरी समर्थन संरचनाओं के साथ एक असर प्रकार स्पिंडल को अपनाता है। शमन और टेम्परिंग, कार्बोराइजिंग गर्मी उपचार और फिर कंप्यूटर नियंत्रित क्रायोजेनिक उपचार के बाद,इसकी सतह कठोरता HRC-62° से ऊपर तक पहुँचती है, और एक तरफ प्रभावी कठोर परत 1.5 मिमी से ऊपर तक पहुंचती है। धुरी बीयरिंगों को अपनाती है। प्रकार संरचना, स्व-चिकन और गर्मी अपव्यय, दोनों सिरों पर समर्थन विधानसभा,प्रवाह 0 से कम.002 मिमी.

2.व्हील ट्रांसमिशन को विनियमित करने वाली प्रणाली

नियमन पहिया धुरी ब्रांड डेल्टा के एक सर्वो मोटर का उपयोग करता है, 0-250 आरपीएम (डिजिटल नियंत्रण) के बीच स्वतंत्र रूप से परिवर्तनीय गति के साथ,और इष्टतम और निरंतर रैखिक गति को तब भी बनाए रखा जा सकता है जब पहनने के कारण नियामक पहिया का व्यास बदल जाता है, सबसे अच्छी पीसने की गुणवत्ता प्रदान करता है।

सर्वो मोटर को स्मार्ट तरीके से नियामक पहिया धारक में इकट्ठा किया जाता है, और नियामक पहिया के समान झुकाव कोण के साथ, सिंक्रोनस बेल्ट के माध्यम से सीधे धुरी को चलाता है,दोनों बेल्टों को समानांतर रखने के लिए, जो जड़ता के नुकसान से बच सकता है, और पुराने प्रकार की चेन ट्रांसफर सिस्टम द्वारा लाए गए कुछ अन्य असुविधाएं। कोई भी चेन या स्प्रिंग को पहले की तरह अक्सर बदलने की आवश्यकता नहीं है।

3.डबल-वी गाइडs

दोहरी वी के आकार की गाइड रेल संरचना को अपनाने से, सतह की सटीकता हाथ से स्क्रैप की जाती है और लगातार स्वचालित रूप से चिकनाई की जाती है, जिससे फ़ीड की सटीकता और सटीकता सुनिश्चित होती है।

4.व्हील ड्रेसिंग सिस्टम

एक दो अक्षीय सर्वो स्वचालित रेत ड्रेसिंग प्रणाली का उपयोग एक क्रॉस संरचना के साथ किया जाता है ताकि सीएनसी प्रणाली के माध्यम से दो अक्षीय लिंक इंटरपोलेशन रेत ड्रेसिंग को महसूस किया जा सके,और कॉपर और आर्क के साथ काम के टुकड़ों के मोल्ड-कट पीसने का एहसास होता है. रेत ड्रेसिंग डिवाइस एक डोवेटेल ग्रूव विशुद्ध रूप से मैनुअल स्क्रैपिंग संरचना को अपनाता है,और रेत ड्रेसिंग तंत्र और पीस पहिया सीट को ड्रेसिंग डिवाइस की सटीकता और स्थिरता सुनिश्चित करने के लिए अलग-अलग भागों के रूप में डिज़ाइन किया गया है.

5.सीएनसी प्रणाली

सीएनसी प्रणाली को सॉफ्टवेयर प्रदाता के साथ मिलकर विकसित किया गया है, जिसमें चीनी भाषा में एक सहज ज्ञान युक्त एचएमआई इंटरफ़ेस है, और इसे सीखना और संचालित करना आसान है।एक अक्ष में स्वचालित पहिया खिला के लिए, अच्छी संगतता, और सटीक भोजन।
